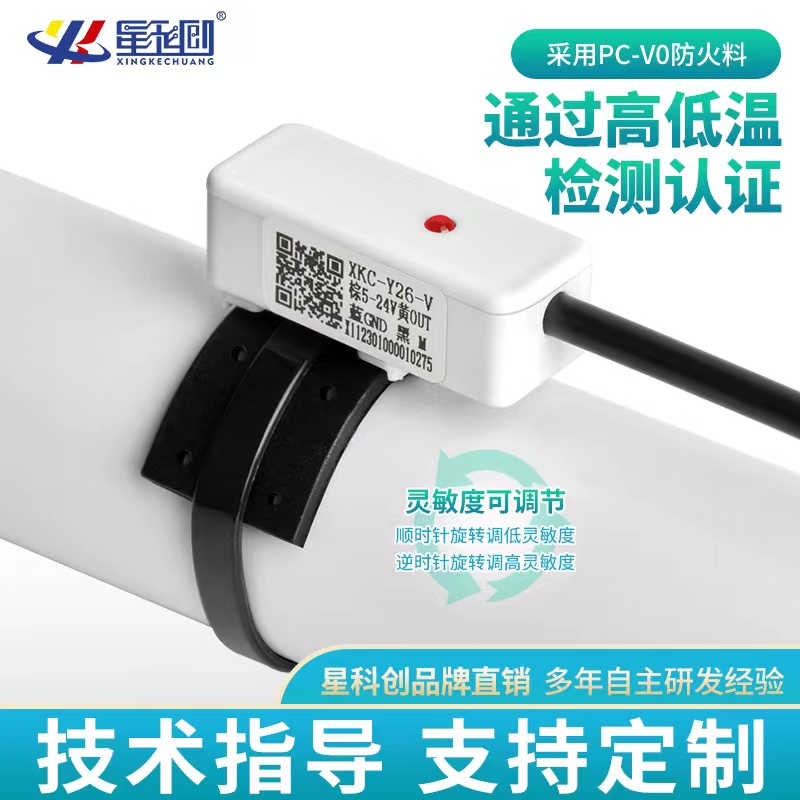

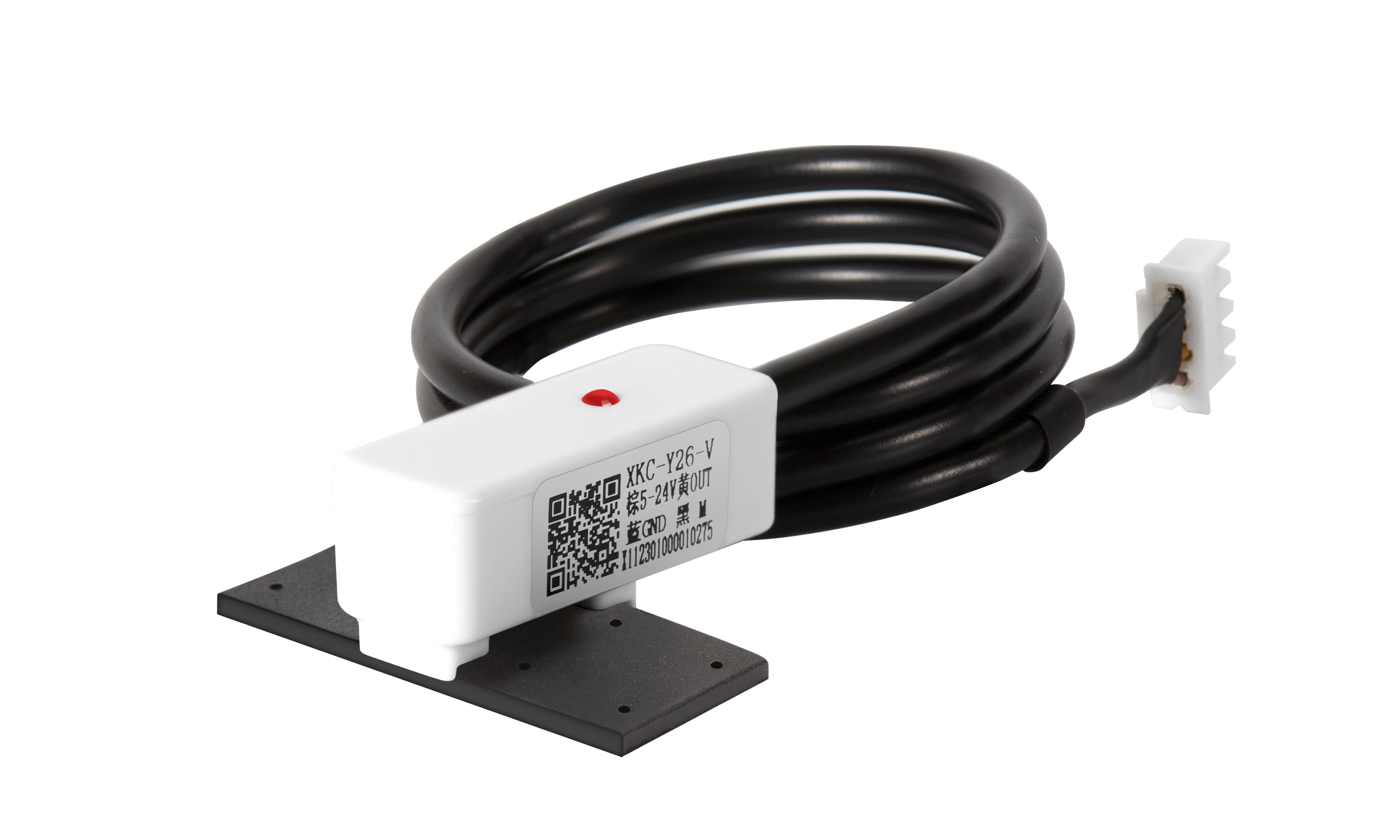

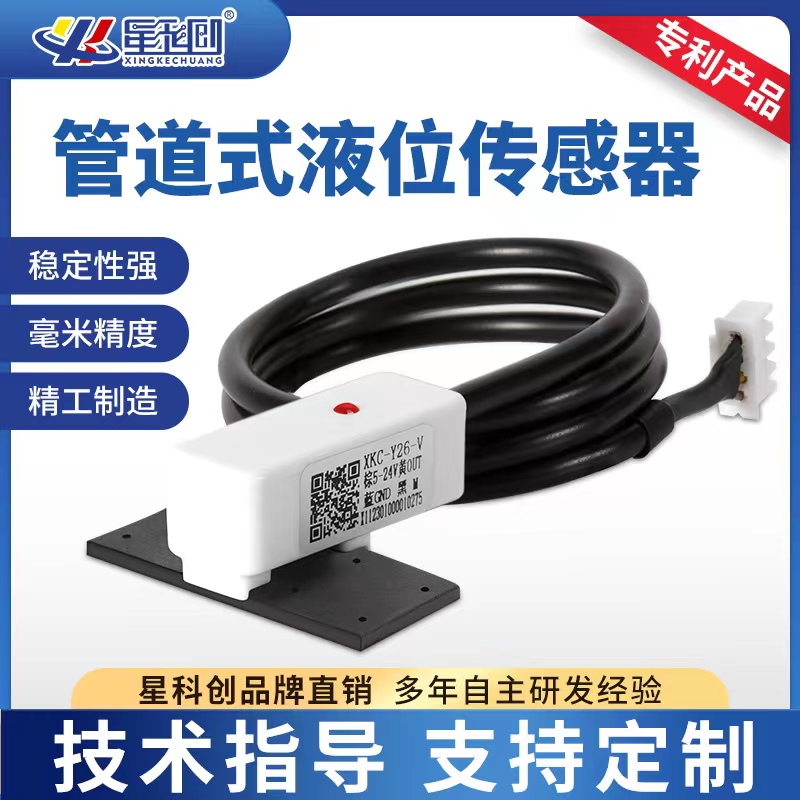

Y26非接触液位传感器

  • 感应片可弯曲,方便固定兼容各种尺寸管道

  • 适用于各种管道和平面容器

  • 输出信号:V-高低电平输出,开关量NPN,PNP输出

  • 供电DC5-12V、24V

服务热线
181-3822-8327

产品详情
技术参数

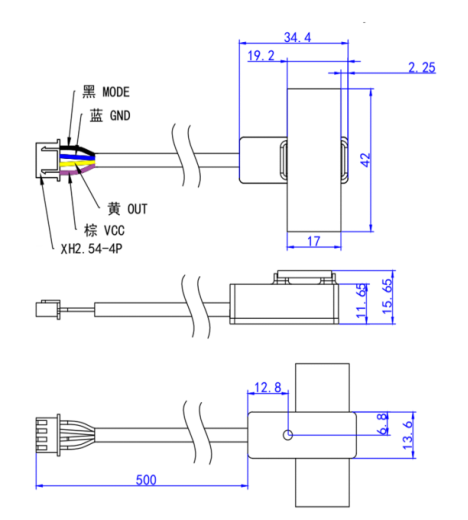

尺寸结构
使用说明书

、产品特性:

1.XKC-Y26-XXX 非接触式液位传感器,适用于各种非金属容器,产品通过检测信号穿透非金属容器、管道外壁感应检测液体的方式,,而无需与液体直接接触,不会受到强酸强碱等腐蚀性液体的腐蚀,不受水垢或其他杂物影响,即可完成在容器或管道外检测内部有无液体。

2.产品设计智能化液位基准调整及液位记忆功能,液位状态显示方式,可实现多点串联接线控制方式。可支持高低电平输出、NPNPNP 信号输出控制(选型时与厂家说明即可)。

3.检测液位准确稳定,冷、热、沸液体皆可检测。

4.纯电子电路结构,非机械工作方式,性能稳定,持续使用寿命长。

5.高稳定性,高灵敏度,抗干扰能力强,不受外界电磁干扰,针对工频干扰及共模干扰有做特殊处理,以兼容市面上所有的 5~24V 电源适配器。

6.使用范围广,感应能力强,可穿透检测各种非金属材质的容器、管道内液体水位,如塑料、玻璃、陶瓷等容器,感应管壁厚度可达 20mm;可适用于各种曲面、弧形、圆柱形等不规则的容器或管道的液位检测。

7.电压范围宽(5~24V),适合连接各种电路及产品应用。



二、工作原理:

智能型非接触式液位传感器是利用水的感应电容来检测是否有液体存在,在没有液体接近传感器时,传感器上由于分布电容的存在,因此传感器对地存在一定的静态电容,当液面慢慢升高接近传感器时,液体的寄生电容将耦合到传感器静态电容上,使传感器的电容值变大,该变化的电容信号再输入到控制 IC 进行信号转换,将变化的电容量转换成电路信号的模拟量变化,再由 MCU 计算和判断这个变化量的程度,当这个变化量超过一定的阈值时就判断为液位到达感应点。


项目名称

产品规格型号

XKC-Y26-V

XKC-Y26-PNP

XKC-Y26-NPN

直流输入

电压(Vin)

(DC 5-24V)

(DC 5-12V)

(DC 24V)

(DC 5-12V)

(DC 24V)


输出方

高低电平

关量(高电平有效)

关量(低电平有效)

耗电流

5mA

出电压(高电平)

Vin

出电压(低电平)

0V

输出电

100mA

时间

500mS

工作环境温度

-20~105℃











感应灵敏

管道外径 D(mm)

感应容器壁或管壁厚度 L(mm)


D100

20  ± 2


100>D≥80

15  ± 2


80>D60

12  ±  1.5


60>D≥40

7  ±  1.0


40>D≥30

5  ±  1.0


30>D≥20

3  ±  1.0


20>D≥10

1.5  ± 0.5

适用管道的直径范围

10mm

液位精

±1.5mm

湿度

5%~100%

材质

PC V0 防火料

性能

IP67

安规标准认证

CE

环保认

ROHS-2.0
