体积小巧便于安装，感应角度小，接近直线
抗干扰能力强，可按键自行调距
输出信号：V- 高低电平输出、开关量 NPN、脉冲 输出
一、产品概述

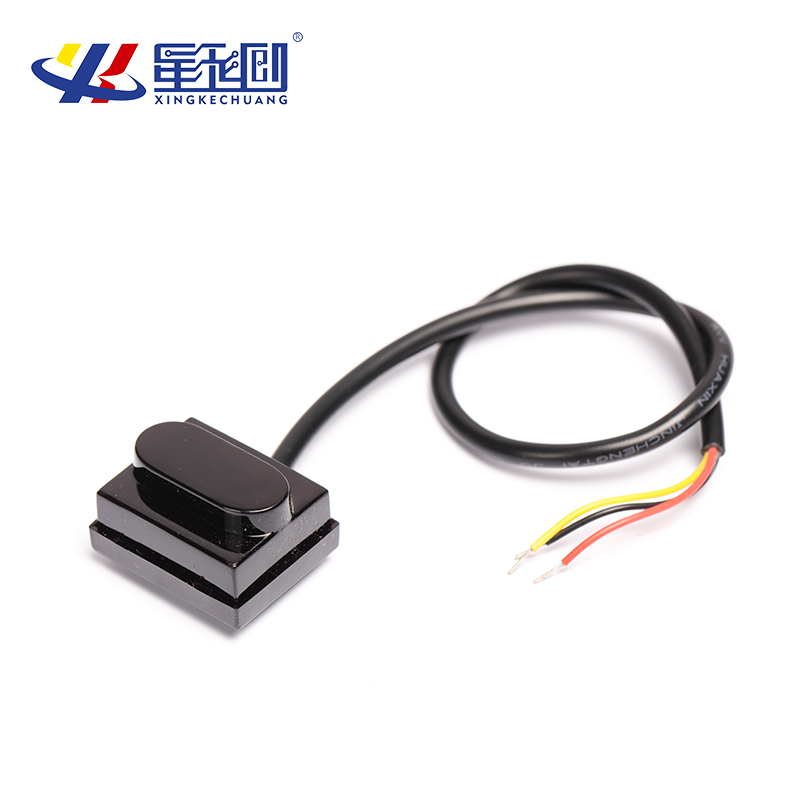

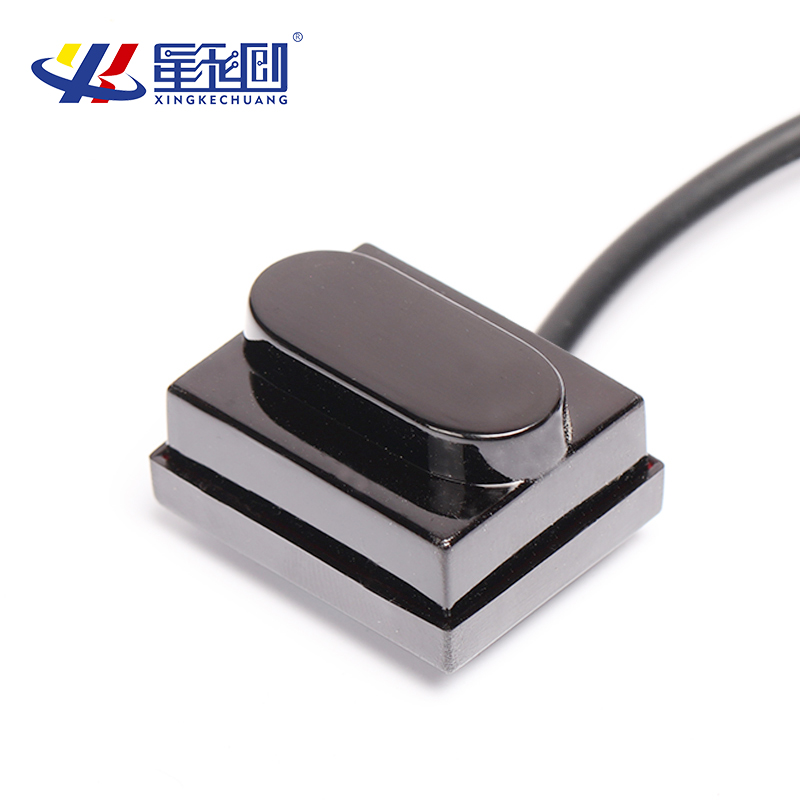

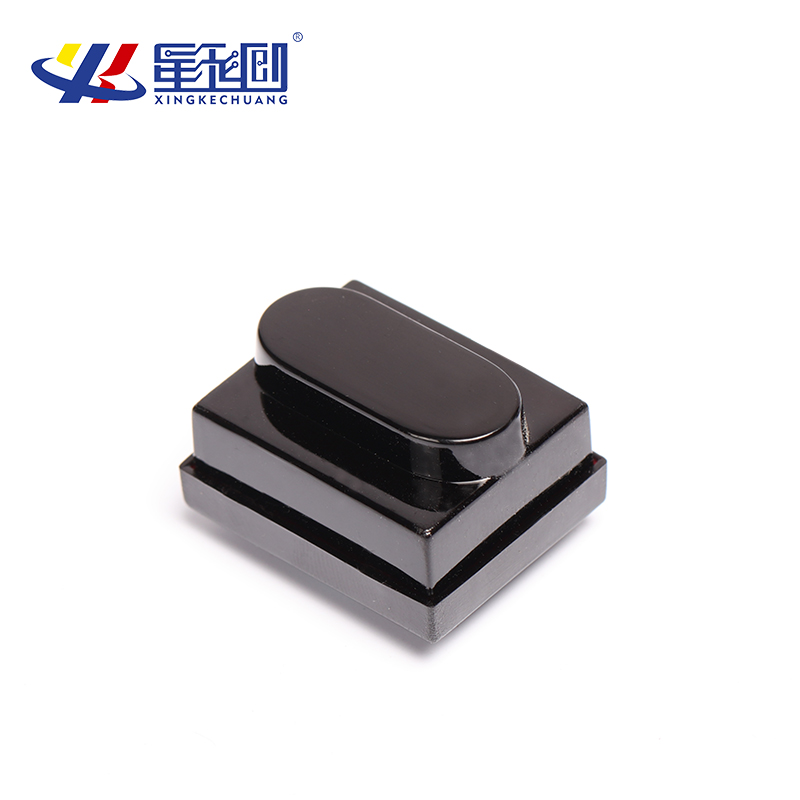

XKC-001A-T 是一款智能非接触式开关、带有高低电平或 NPN 驱动输出的红外感应器。该感应器利用红外 光对物体漫反射原理:当人或物体进入感应器设定的感应区域,感应器输出信号;人或物体离开感应区后感应器则关闭输出。
二、功能特点：
1.抗干扰能力强。
2.智能感应非接触开关，安全，卫生。
3.感应角度小,接近直线。
4.体积小,便于安装。
5.多种方式输出,使用简单方便。
三、应用范围
1.智能感应洁具。
2.家居安防。
3.智能检测,智能控制。
4.机器人障碍识别。
5.水龙头感应、大小便斗自动冲水、自动烘手机、防盗器、自动门铃、楼梯过道感应、电视近距离收看电视 提醒器、自动门、广告灯箱、自动垃圾箱。
四、输出方式
序号 | 型号 | 输出方式 | 进入感应区 | 离开感应器 | |
1 | XKC-001A-T-Z5 |
高低电 平输出 | 正输出 | 输出高电平 5V | 输出低电平 0V |
2 | XKC-001A-T-F5 | 反输出 | 输出低电平 0V | 输出高电平 5V | |
3 | XKC-001A-T-Z12 | 正输出 | 输出高电平 VCC | 输出低电平 0V | |
4 | XKC-001A-T-F12 | 反输出 | 输出低电平 0V | 输出高电平 VCC | |
5 | XKC-001A-NO | NPN 开漏 输出 | 常开 | 负载工作 | 负载不工作 |
6 | XKC-001A-NC | 常闭 | 负载不工作 | 负载工作 | |
项目名称 | 参数 |
工作电压 | DC 5V ~ 12V |
感应距离 | 0cm~100cm 距离可调(感应距离和障碍物颜色有一定误差， 浅色远， 深色近) |
感应距离调节方式 | 按键自动校准感应距离，可掉电保存 |
感应角度 | 10~15°圆锥角 |
感应方式 | 主动式 |
静态电流 | <3.5 mA |
空载工作电流 | 5 ~ 50mA (感应距离越远，工作电流越大) |
高电平输出电流 | ≤1.2mA 拉电流 ① |
低电平输出电流 | ≤300mA 灌电流 ① |
NPN 断开输出电流 | 0mA |
NPN 闭合输出电流 | ≤300mA 灌电流 ① |
输出方式 | 高低电平信号输出/开关量 NPN 输出 |
指示灯 | 感应到红灯亮 |
工作环境 | 光照度：太阳光 10000Lx,白炽灯 3000Lx (可以在 1000W 节能灯 1 米以外直射下正常工作) |
负载电流 | <100mA |
工作环境温度 | -20~85℃ |
存储温度 | -20~85℃ |
线长 | 20cm (±10MM)(批量可定制) |
材质 | PC-V0 级防火料 |
防水性能 | IP55 |
安规标准认证 | CE |
环保认证 | ROHS-1.0 |

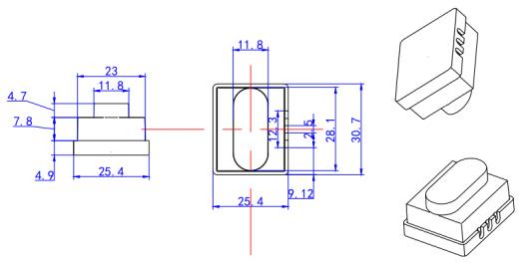

![0ZPK3Q7$]V@J1_@1QWTZ1FL.png](../upload/image/20230527/1685159967443977.png "1685159967443977.png")
