003K4热释电人体传感器

  • 全自动感应,可定制(光敏控制)

  • 灵敏度高、可靠性强

  • 输出信号:V- 高低电平输出、开关量 NPN、继电器 输出

服务热线
181-3822-8327

产品详情
技术参数

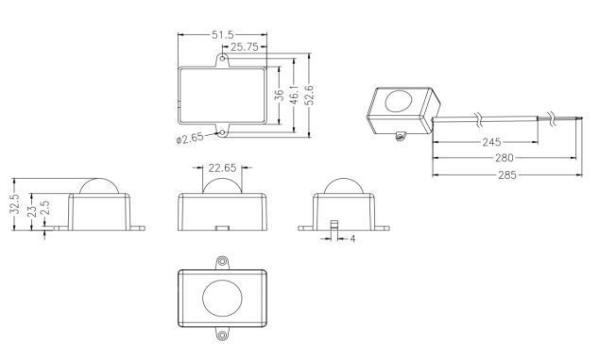

尺寸结构
使用说明书

一、产品参数

XKC-003K4是基于红外线技术的自动控制产品。灵敏度高、可靠性强、超低电压工作模式。广泛应用于各类 动感应电器设备。

二、产品特点

1.全自动感应:人进入其感应范围则输出高电平,人离开感应范围则自动延时关闭高电平输出低电平。 2.光敏控制(可选择,出厂时未设):可设置光敏控制,白天或光线强时不感应。

3.两种触发方式(可跳线选择):

a.不可重复触发方式:即感应输出高电平,延时时间至结束输出将自动从高电平变为低电平。

b.可重复触发方式:即感应输出高电平后,在延时时间段内如果有人体在其感应范围活动,其输出将一直保持高电 ,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段并 且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置:1s 以内):感应模块在每一次感应输出后(高电平变成低电平),可以紧跟着设置一 个封锁时间段,在此时间段内传感器不接受任何感应信号.此功能可以实现“感应输出时间”和“封锁时间”两者

的间隔工作,可应用于间隔探测产品.同时此功能可有效抑制负载切换过程中产生的各种干扰。

5.工作电压范围宽: 默认工作电压 DC5V-12V。

6.微功耗:静态电流<200 微安。

7.输出高低电平信号/NPN/继电器输出:可方便与各类电路实现对接。

8.感延时输出时间可调(约 5-300 秒)  ,感应距离可调(7 米以内)  。

  产品应用

1.人体感应灯具。

2.人体感应玩具。

3.安防产品。

4.工业自动化控制。

5.自动感应电器设备。

6.电池供电自动控制等。


工作电压范围



DC5-12V

静态电

<200uA

出类型

高低电平( 3.3V/低 0V)  / NPN/继电器(常开/常闭)  /驱动 2A LED

发方式

L 不可重复触发/H 可重复触发(默认)

延时时间

默认 5S (5-300S 可调)

封锁时间

1S 左右

路板外形尺寸

32mm*24mm

壳尺寸

52L*36W*23H mm (黑色),安装孔 Φ2.5

出线长度

 28 cm

感应角

<110 度锥角

感应距

7 米以内

作温度

-20~85℃

应透镜尺寸

直径:23mm(默认)





 序号

型号

输出信号

1

XKC-003K4-V

高低电平(高 3. 3V/低 0V)输出电流<3 mA

2

XKC-003K4-N

NPN 集电极开路输出(常开) 负载电流  <300mA

3

XKC-003K4-M

电器干触点输出(常开)触点最大电流 3A



4



XKC-003K4-MC

电器干触点输出(常闭)触点最大电流 3A



5



XKC-003K4-LED2A



直接驱动 LED,  驱动最大电流 2A
